Bánh răng công nghiệp - Bánh răng côn

Bánh răng là bộ phận không thể thiếu trong hệ thống cơ vận hành của một chiếc xe hay một máy móc công nghiệp. Nó đóng vai trò như một hệ thống cơ học để vận động từ hệ thống này tới hệ thống kia một cách liên tục.

Trong hệ thống bộ truyền bánh răng côn dùng với mục đích truyền chuyển động qua lại cuả hai trục cắt nhau, khi 2 trục này căt nhau sẽ tọa lên một góc 90. Răng của bánh răng được tạo lên trên mặt nón, cho nên kích thước và modul của răng thay đổi theo suốt chiều dài của răng, Kích thước đỉnh răng nhỏ đi ki chúng tiến gần về phía đỉnh. để tiện tính toán và vẽ, người ta tạo ra quy định các giá trị của modul, đường kính vòng lấy theo mặt đáy lớn của hình côn chia.

Bánh răng côn có các loại răng thẳng, răng nghiêng và răng xoắn.

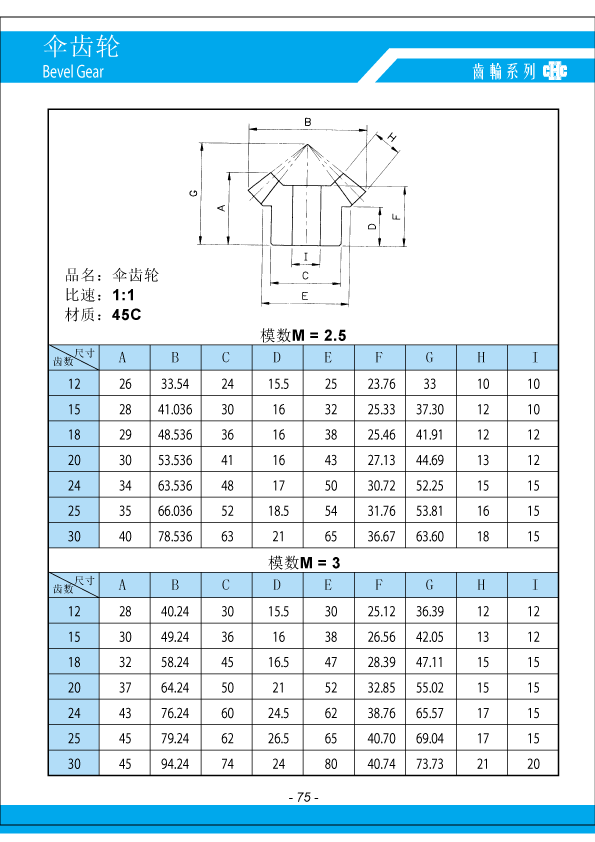

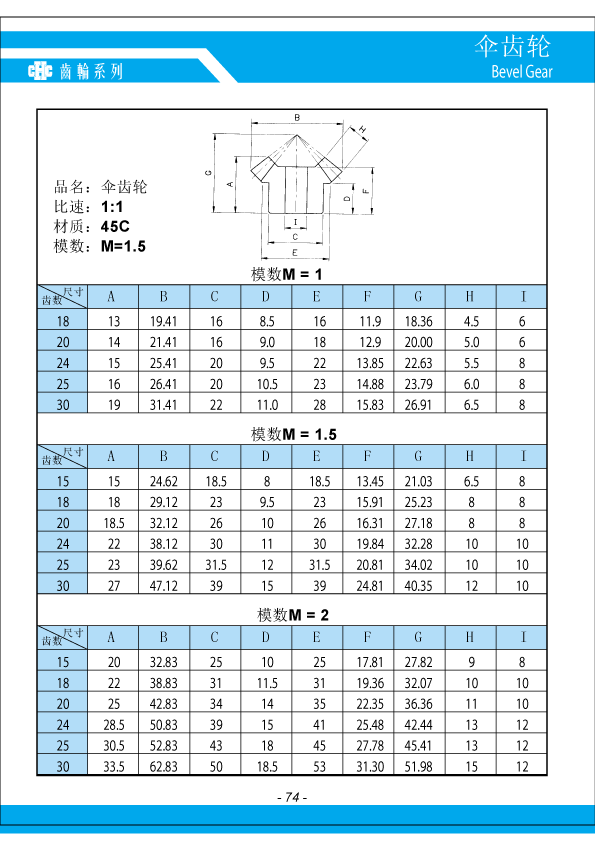

Thông số kỹ thuật bánh răng côn  - bánh răng nón:
